1.4.b End-to-end QoS

Ideology von QoS

Traffic wird am Eingangspunkt markiert, dieser bildet gleichzeitig die Aussengrenze des sogenannten “Trusted bounderie“
innerhalb dieser Zone wird der Markierung vertraut. Wenn ein Gerät bereits ein Marking liefert, und man diesem vertraut, erweitert man den „Trusted bounderie“


Accessport:     DSCP
Layer3 Port:     DSCP
Trunk:              DSCP / COS
WLC:               COS
HREAP/AAP:   COS

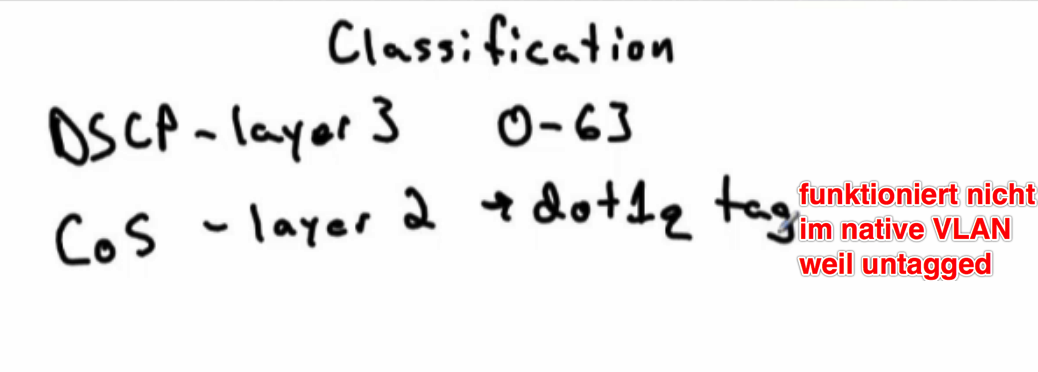

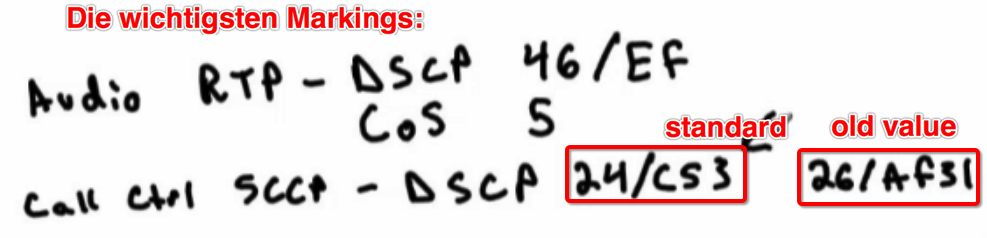

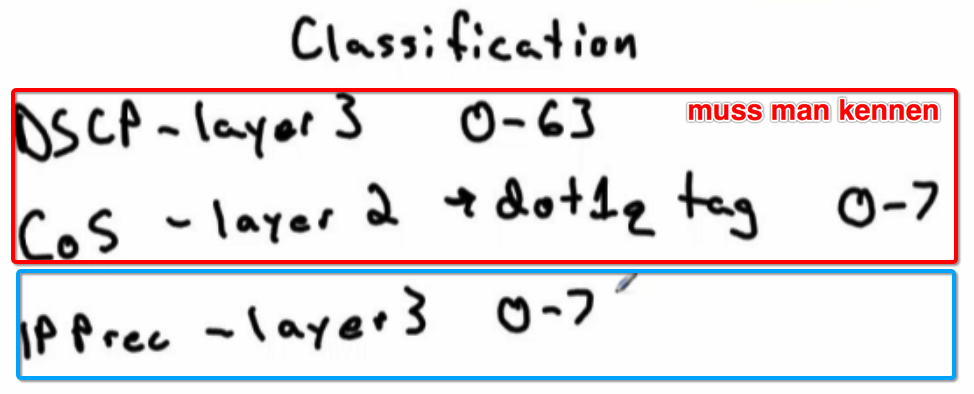

Die wichtigsten Klassifikationen

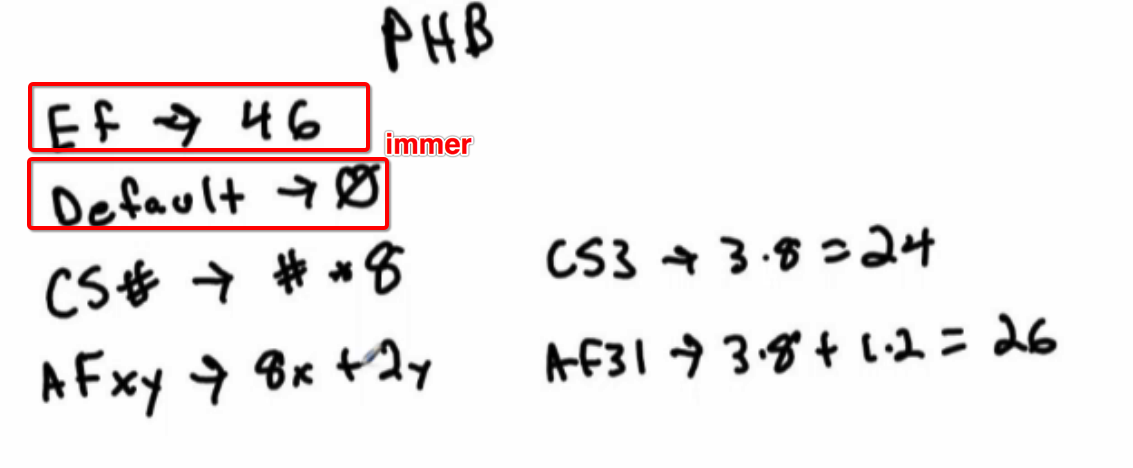

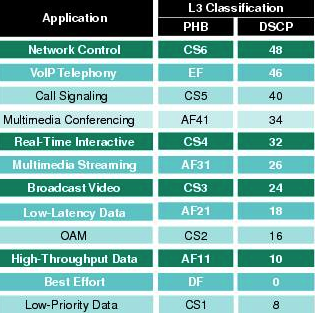

Übersetzungstabelle zwischen DSCP und PHB



Umrechnen:

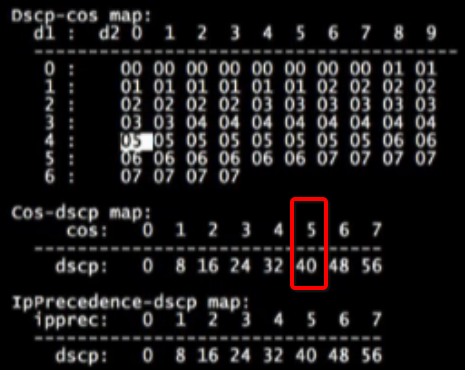

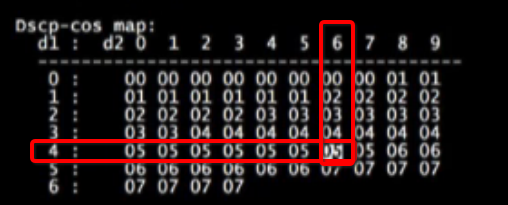

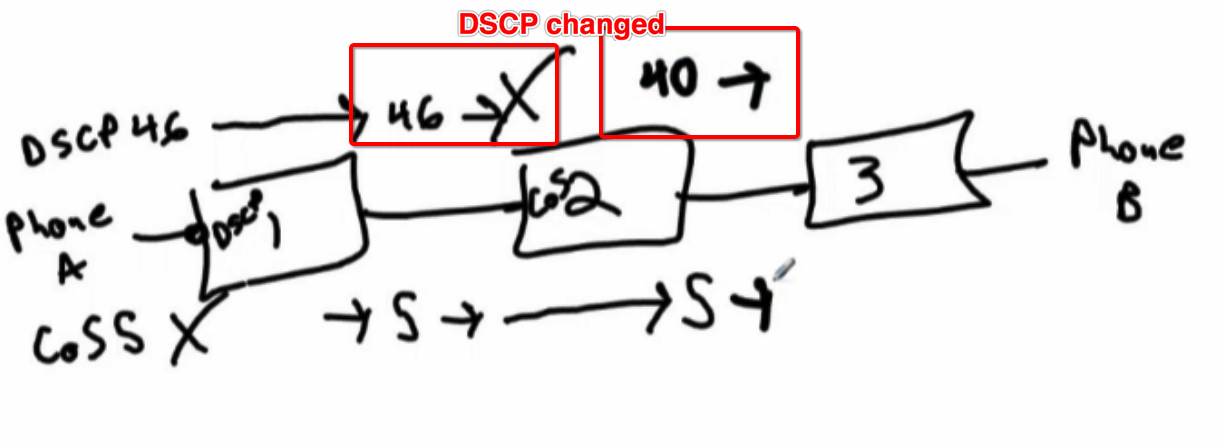

Problem mit Default mapping tables!

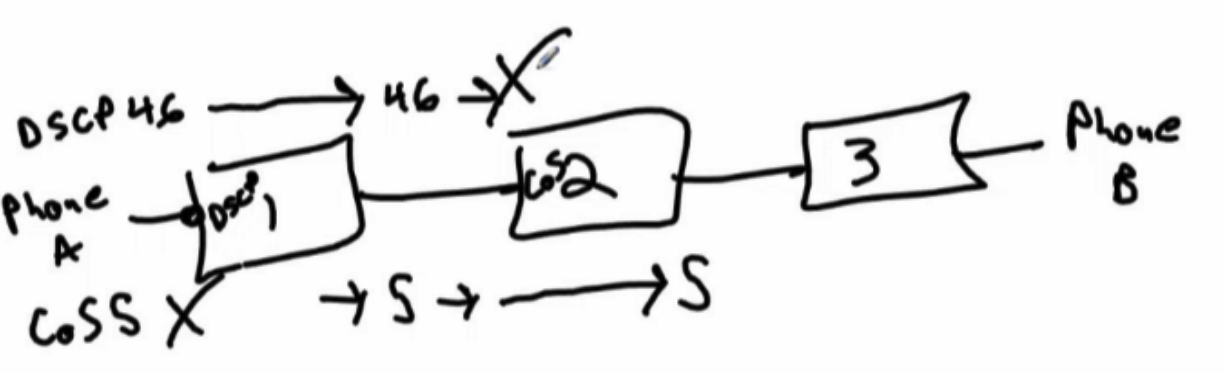

Beim wechsel von DSCP zu COS und rückwärts verändert sich der Wert:











QoS Konfigurieren

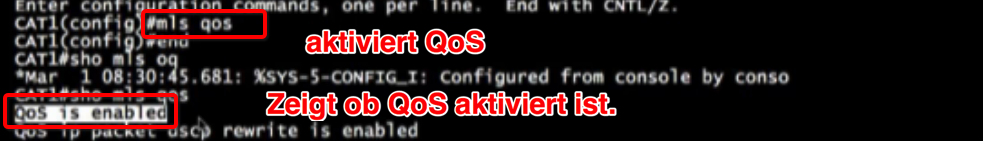

1) QoS aktivieren
2) Definiere QoS Maps
3) set Trust Boundaries
4) Markiere selber / Überschreibe die Markings

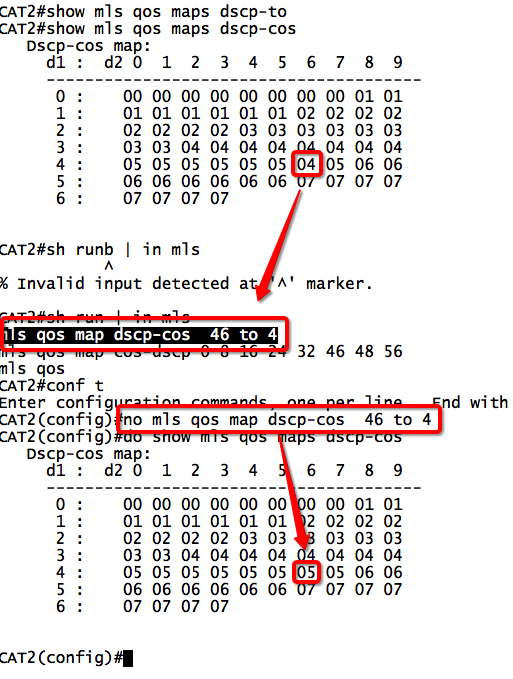

Mapping sollte angepasst werden damit DSCP 46 auf COS 5 matched und COS5 zurück auf DSCP46






Zum selber markieren verwendet man policy maps:

– ACL definieren
– Class-map definieren
– policy-map definieren
– via service-policy auf interface anziehen.

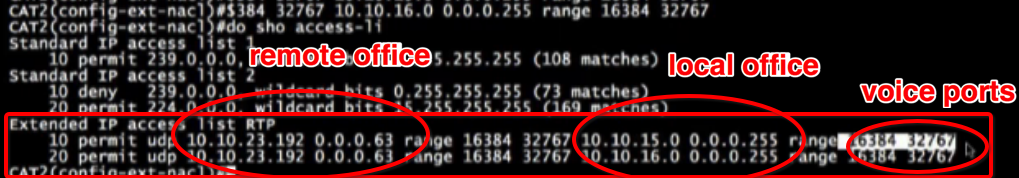

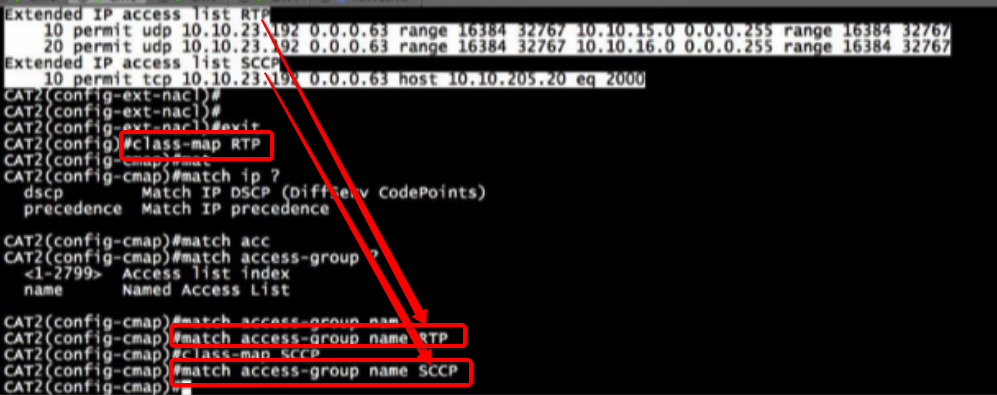

ACL:



Es wird in von dem remote office ins lokale Netz gematched, weil in die andere Richtung (WAN) die markings gedropped wurden. (Zumindest muss man davon ausgehen)


Class-map:

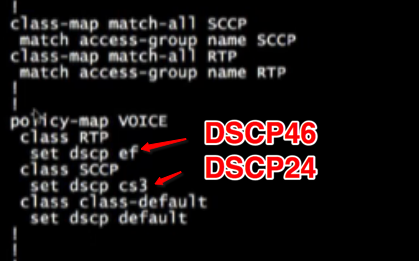

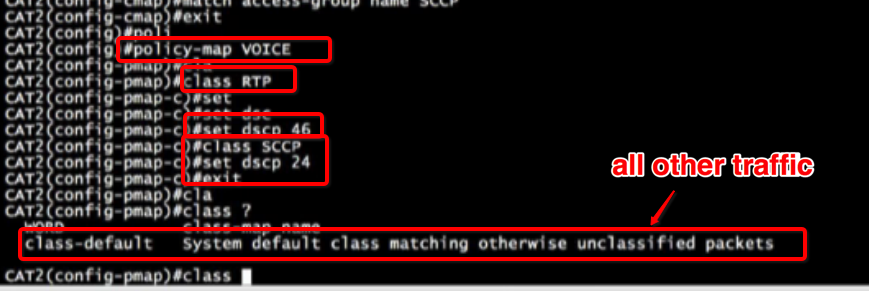

Policy-map:

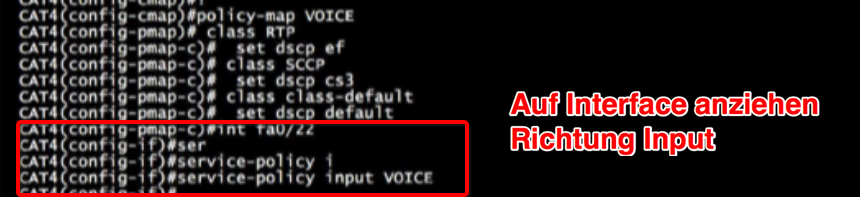

service-policy auf interface anziehen.


overview:





LAB Tipp: Always check pre configs!
